一、產品概述：
單螺桿是按迥轉嚙合容積式原理工作的新型泵種，主要工作部件是偏心螺桿(轉子)和固定的襯套(定子)。
由于該二部件的特殊幾何形狀，分別形成單獨的密封容腔，介質由軸向均勻推行流動，內部流速低，容積保持不變，壓力穩定，因而不會產生渦流和攪動。每級泵的輸出壓力為0.6MPa，揚程60m(清水)，自吸高度一般在6m，適用于輸送介質溫度80℃以下(特殊要求可達150℃)。
因定子選用多種彈性材料制成，所以這種泵對高粘度流體的輸送和含有硬質懸浮顆粒介質或含有纖維介質的輸送，有一般泵種所不能勝任的特點。其流量與轉速成正比。
傳動可采用聯軸器直接傳動，或采用調速電機，三角帶，變速箱等裝置變速。
這種泵零件少，結構緊湊，體積小，維修簡便，轉子和定子是本泵的易損件，結構簡單，便于裝拆。
二、技術參數：
流量：0-150m3/h；
揚程：60-120m；
功率：0.75-37kw；
轉速：500-960r/min；
口徑：20-135MM；
溫度：-15-200℃
三、型號意義：
G 35-1
G - G系列螺桿泵
35 - 螺桿名義直徑
1 - 表示一級泵

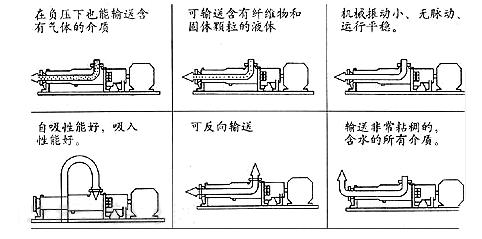

四、G型單螺桿泵安裝簡圖：
因定子選用多種彈性材料制成，所以這種泵對高粘度流體的輸送和含有硬質懸浮顆粒介質或含有纖維介質的輸送，有一般泵種所不能勝任的特性。其流量與轉速成正比。
G型單螺桿泵結構緊湊，體積小，維修簡便。對介質的適應性強，流量平穩，壓力脈動小，自吸能力高。工作溫度可達120℃，如果需輸送120℃-350℃高溫介質，可定做。廣泛用于食品、冶金、造紙、印染、化工、化肥、制藥等工業部門。
五、G型單螺桿泵使用范圍：
1、環境保護：工業污水、生活污水、含有固體顆粒及短纖維的污泥濁水的輸送。特別適用于油水分離器，板框壓濾機等設備。
2、船舶工業：輪底清洗、油水、油渣、油污水等介質的輸送。
3、石油工業：輸送原油。近年來，尤其成功地抽吸地下千米之深的原油與水的混合物，煤田里的煤田氣和水的混合物，從而大大降低了機械采油、采煤田氣的成本。當油田到了后期，使用螺桿泵往地層內灌注聚合物增加油田采收率。
4、醫藥、日化：各種粘調漿、乳化液、各種軟膏化裝品等的輸送。
5、食品罐頭業：各種粘稠淀粉、食油、蜂密、糖醬、果漿、奶油、魚糜肉糜以及其下腳料的輸送。
6、釀造業：各種發酵粘稠液、濃酒槽、糧食制品渣各種醬類、漿和含有塊關固態物的粘液等。
7、建筑工業：水泥沙漿、石灰漿、涂料及其經糊狀體的噴涂與輸送。
8、采礦工業：礦井內的含固體顆粒的地下和污漿水等排送到地面。
9、化學工業：各種懸浮液、油脂、各種膠體漿、各種粘合劑。
10、印刷、造紙工業：高粘度油墨、墻紙的PVC高分子塑料糊和各種濃度的紙漿，短纖維漿料的輸送。

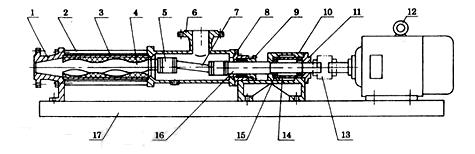

六、G型單螺桿泵結構圖：
|
1 出料腔
|
2 拉桿
|
3 螺桿膠套
|
4 螺桿軸
|
5 萬向節總成
|
6 吸入口體
|
|
7 連節軸
|
8 填料器
|
9 填料壓蓋
|
10 軸承座
|
11 軸承蓋
|
12 電機
|
|
13 連軸器
|
14 軸套
|
15 軸承
|
16 傳動主軸
|
17 底座
|
|
七、、G型螺桿泵固定轉速時的性能參數：
|
型 號
|
流量
|
壓力
|
允許最
|
電機
|
必需汽
|
進口法
|
出口法
|
允許顆
|
允許纖
|
|
(m3/h)
|
(Mpa)
|
高轉數
|
功率
|
蝕余量
|
蘭通徑
|
蘭通徑
|
粒直徑
|
維長度
|
|
|
|
(r/min)
|
(kw)
|
(m)
|
(mm)
|
(mm)
|
(mm)
|
(mm)
|
|
G20-1
|
0.8
|
0.6
|
960
|
0.75
|
4
|
25
|
25
|
1.5
|
25
|
|
G20-2
|
1.2
|
1.5
|
|
G25-1
|
2
|
0.6
|
960
|
1.5
|
40
|
32
|
2
|
30
|
|
G25-2
|
1.2
|
2.2
|
|
G30-1
|
5
|
0.6
|
960
|
2.2
|
50
|
40
|
2.5
|
35
|
|
G30-2
|
1.2
|
3
|
|
G35-1
|
8
|
0.6
|
960
|
3
|
65
|
50
|
3
|
40
|
|
G35-2
|
1.2
|
4
|
|
G40-1
|
12
|
0.6
|
960
|
4
|
80
|
65
|
3.8
|
45
|
|
G40-2
|
1.2
|
5.5
|
|
G50-1
|
14
|
0.6
|
720
|
5.5
|
4.5
|
100
|
80
|
5
|
50
|
|
G50-2
|
1.2
|
7.5
|
|
G60-1
|
30
|
0.6
|
720
|
11
|
5
|
125
|
100
|
6
|
60
|
|
G60-2
|
1.2
|
15
|
|
G70-1
|
38
|
0.6
|
720
|
11
|
150
|
125
|
8
|
70
|
|
G70-2
|
1.2
|
18.5
|
|
G85-1
|
56
|
0.6
|
630
|
15
|
150
|
150
|
10
|
80
|
|
G85-2
|
1.2
|
30
|
|
G105-1
|
100
|
0.6
|
500
|
30
|
200
|
200
|
15
|
110
|
|
G105-2
|
1.2
|
55
|
|
G135-1
|
150
|
0.6
|
400
|
45
|
250
|
250
|
20
|
150
|
|
G135-2
|
1.2
|
90
|
八、G型螺桿泵使用注意事項：
1、開機前必先確定運轉方向，不得反轉。
2、嚴禁在無介質情況下空運轉，以免損壞定子。
3、新安裝或停機數天后的泵，不能立即起動，應先向泵體內注入適量機油，再用管子鉗板動幾轉后才可起動。
4、輸送高粘度或含顆粒及腐蝕性的介質后，應用水或深劑進行沖洗，防止阻塞，以免下次起動困難。
5、冬季應排除積液，防止凍裂。
6、使用過程中軸承箱內應定期加潤滑油，發現軸端有滲流時，要及時處理或調換油封。
7、在運行中如發生異常情況，應立即停車檢查原因，排除故障。
