ZMD自吸磁力泵

一、概述:
     ZMD氟塑料磁力自吸泵是我廠吸取磁力泵與自吸泵各有的特性,聯合多家研究單位共同研制開發的,該系列泵集合了磁力泵的所有優良特性,且最大的優勢即可以自吸,一般自吸高度可達2-4米,充分結合了自吸泵和磁力泵的所有優點,既具有自吸功能,又取消了軸封,利用磁力偶合間接傳動,完全消除了滴漏的現象。


二、設計特點:
     ZMD氟塑料磁力自吸泵其過流部件全部采用目前世界上耐腐蝕性能最優秀塑料王”(氟塑料)制造,泵體采用金屬外殼內襯聚全氟乙丙烯(F46),泵蓋、葉輪均用金屬嵌件外包氟塑料整體燒結壓制而成 ,隔離套采用特殊材料制造,具有高強度的力學性能,消除了普通磁力泵存在的磁渦流現象。泵第一次使用前灌液后,第二次及以后使用則無需灌液,直接開機即可吸取輸送低于泵安裝位置以下的液體。自吸無泄漏的ZMD磁力泵是替代笨重液下泵進口自吸泵的理想選擇用泵。
    ZMD氟塑料磁力自吸泵采用獨特的后拉式結構,一人便可以很輕松地進行內部檢修和零件更換,無需拆卸管道,大大方便了日常的檢修和保養工作。


三、用 途:
    ZMD氟塑料磁力自吸泵廣泛適用于石油化工、有色金屬冶煉農藥、制酸制堿、造紙、酸洗工藝、稀土分離、電鍍、電子,化成箔等行業吸取輸送低于泵安裝位置以下的腐蝕性液體,是目前磁力泵品種中結構最新穎的產品,高效節能、安全實用。
使用溫度:-20°C-120°C。

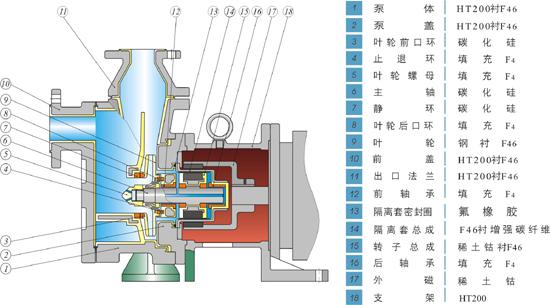

四、結構與材料:

 型號意義:

50 ZMD - 32 F

50

泵進口直徑是50mm

32

泵的揚程為32m

ZMD

自吸式磁力驅動泵代碼

F

泵過流部件材質為氟塑料

性能與參數:


型 號

流 量
(m3/h)

揚 程
(m)

電機功率
(KW)

汽蝕余量

口徑

效 率
(%)

重量
Kg

進口

出口

40ZMD-34F

3

34

4

3.0

40

25

16

110

40ZMD-32F

6

32

4

3.0

26

110

40ZMD-28F

10

28

4

3.0

24

110

50ZMD-34F

8

34

5.5

3.0

50

50

25

188

50ZMD-32F

15

32

5.5

3.0

44

188

50ZMD-28F

20

28

5.5

3.0

44

188

50ZMD-49F

8

49

7.5

3.5

21

188

50ZMD-48F

12.5

48

7.5

3.5

35

188

50ZMD-47F

15

47

7.5

3.5

40

188

65ZMD-34F

20

34

7.5

3.5

65

50

40

200

65ZMD-32F

30

32

7.5

3.5

52

200

65ZMD-28F

35

28

7.5

3.5

48

200

65ZMD-45F

20

45

11

4.5

65

40

40

290

65ZMD-45F

25

45

11

4.5

44

290

65ZMD-40F

35

40

11

4.5

53

290

80ZMD-34F

35

34

11

3.5

80

65

50

280

80ZMD-32F

60

32

11

3.5

55

280

80ZMD-28F

65

28

11

3.5

50

280

80ZMD-46F

35

46

18.5

4.5

80

50

38

320

80ZMD-45F

50

45

18.5

3.5

50

320

80ZMD-40F

60

40

18.5

3.5

48

320

1)安裝方法和連接要求:
1、按基礎尺寸做好混凝土基礎,同時予埋好地腳螺栓。將機組放在基礎上,找正泵的水平,擰緊地腳螺栓。泵應盡可能靠近水池位置。
2、泵的進液管管徑不得大于規定要求,且進液管總長不大于5m,在滿足要求的情況下,越短越好。進液管底部必須安裝濾網,防止過大的顆;螂s物進入泵體后損壞葉輪或影響泵的工作,過濾面積應大于管路截面積的3-4倍。
3、泵的出液管管路中必須裝有閥門,用以調節流量,使泵在規定的流量下工作,防止超量后使泵無法工作。出液管徑不得小于規定要求,在可能的情況下出液管徑越大越好。出液管總長必須大于進液管總長的1.5倍,在可能的情況下長一些好。
4、不可將進液管道和出液管道的重量支承在泵的進出口法蘭上,應固定在各自的支架上。進出液管道連接的各部位必須緊密,不漏氣,否則會(huì )影響自吸功能和泵的正常運轉。


2)使用方法和維護須知:
1、自吸式磁力泵嚴禁輸送含有固體顆;蚝捉Y晶的介質,不允許在關閉排放口的情況下作連續性運轉,需保持最小的流量。
2、安裝管道時,先接進口管,加滿液體后再接出口管。
3、安裝完畢后,接上電源,用點動方式檢查泵轉動是否靈活,檢查電機轉向是否與轉向標志一致。
4、將出口閥門打開約三分之一左右,即可啟動自吸泵(即開閥啟動),然后慢慢調節出口閥門,使泵不能正常工作。
5、輸液時,流量、揚程和自吸高度必須控制在規定范圍之內,不能相差太大,否則會(huì )引起吸空現象,使泵不能正常工作。
6、自吸泵在工作上,不允許產生吸空現象,一旦產生吸空,必須重新引流灌液才能自吸。因此,用戶必須有控制最低液位的裝置或派專人看管,以防止水池內的介質被吸空。
7、自吸泵不能輸送會(huì )產生大量氣泡的介質,也不能輸送氣液混合介質。
8、在輸送含易結晶的介質時,若有一段時間停泵不用,必須沖洗泵腔,不得殘留結晶介質,防止結晶后泵再啟動時造成損壞;再次使用時,按要求加引液才能自吸。
9、輸送一般無結晶介質時,若長時間停泵后再用,在啟動前檢查泵體內的液體是否充足,請補足后才能自吸。
10、當泵放在液位以下環境中使用或代替管道泵使用時,不可配用空氣閥和緩沖閥,在此情況下,請將空氣閥和緩沖閥卸下即可。
11、泵出口管道不得安裝止回閥,如有則須在止回閥下端設置放氣孔。
12、自吸高度可安公式簡單算得:清水時自吸3m/介質密度=實際自吸高度。
